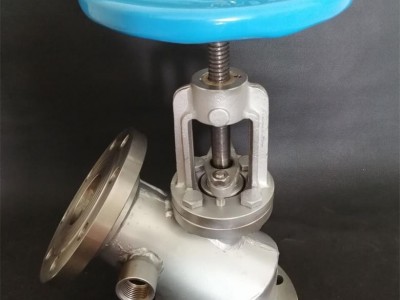

JBN-保溫放料閥-定做非標放料閥廠家
保溫放料閥介紹：
根據國內外先進的技術資料和圖樣，自行設計生產的技術資料和圖樣，自行設計生產的上展式保溫放料閥、保溫放料閥是鍋爐應用系統裝置中的節能型閥門。保溫放料閥產品設計新穎、結構合理，采用不銹鋼304、WCB等材質作閥體，密封性能良好。
應用范圍：
（一）、保溫放料閥的耐腐蝕性
1、氣動保溫放料閥使用介質如水）
2、氣動保溫放料閥使用介質如顆粒、http://www.shjbn.net/flfxl
3、保溫放料閥嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃ 濃度＞30%）。
（二）、不銹鋼氣動保溫放料閥的一般工作溫度：≤150℃
標準規范：
設計制造標準：HG5-16-79
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
BFL41W型保溫放料閥主要技術參數
壓力 | 工作溫度 | 適用介質 | |||
公稱壓力 | 1.6 | 上密封試驗 | ≤175℃ | 水、顆粒、油品等 | |
殼體試驗 | 2.4 | 高壓密封試驗 | |||
BFL41W型保溫放料閥主要零件材料
閥體 | 閥瓣、密封圈、閥桿 | 螺母 |
殼體試驗 | 不銹鋼 | 銅 |
保溫放料閥主要外形尺寸法蘭尺寸按JB79PN1.6MPa
口徑 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
