3.系統功能簡介
3.1云集群調度系統
3.1.1 功能簡介
可視化云集群調度系統依托公網3G、4G、5G以及專網4G LTE等多種無線網絡技術，為行業客戶打造一個跨區域、跨網絡、跨平臺融合互通的可視化集群調度平臺。實現移動用戶之間，以及與調度管理員之間跨地域的集群對講，音視頻通話，視頻監控，地理位置上報，GIS地圖定位，短消息通信，圖片拍傳，視頻回傳等多媒體信息的互聯互通，為行業客戶提供一套 “即時語音、可視對講、位置清晰、信息傳遞及時”的全方位現代化指揮調度系統平臺。

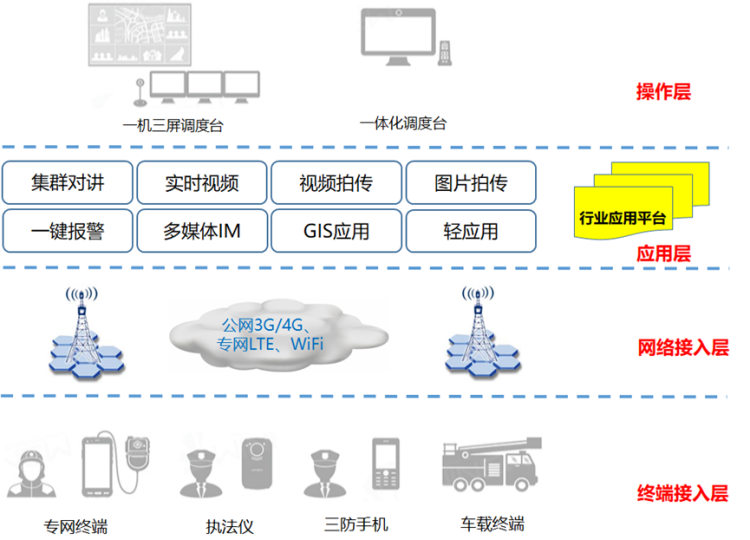

云集群調度系統拓?fù)浣Y(jié)構示意圖
3.1.2 云集群調度功能簡介
云集群調度系統提供了無距離限制的語音集群對講，實現豐富的多媒體功能，支持多媒體消息，視頻圖片上報及實時視頻回傳等功能，讓對講有了新體驗。該系統用的優點在于：
高質量的語音處理技術，適應復雜的網絡環境，提供流暢、清晰的語音。
豐富的多媒體IM功能，包括文字、圖片、語音、視頻、文件。
支持視頻直播，指揮調度臺上同時監控多路視頻。
終端支持GPS定位。
調度平臺可以提供多種功能，包括組織架構管理，上報內容管理，實時視頻查看，位置調度管理等，終端實時位置展現，圈選呼叫和歷史軌跡回放等。
支持語音調度功能，包括語音呼叫、視頻呼叫、強插、強拆、監聽、代答、盲轉、協商轉、三方通話、電話會議、語音廣播、文字消息等調度功能。
支持視頻調度功能，包括遠程視頻監控單兵視頻、視頻直播等功能。
支持多方會議功能，指揮中心可以創建和發起多方語音會議，實現遠程語音指揮調度。
3.1.2.1 用戶基礎資料管理
用戶基礎信息，包含用戶的賬戶信息、個人信息、組織架構信息等，調度人員可以對用戶的信息進行方便有效的管理和維護。
平臺權限管控：組織架構直接體現人員范圍權限，人員范圍權限是根據組織架構自上而下，及下一級部門的人員，只能看到當前和比自己低級別部門的人例如：
總局調度員，可以在平臺對下屬各個分部人員進行監控和調度，而各個分部調度員，只能對自己以下部門的人員進行監控和調度，從而達到了數據統一，平臺權限隔離的設計。
3.1.2.2 集群對講
用戶可以通過手機應用，創建集群對講，添加或移除成員，或?qū)Τ蓡T信息進行管理，通過應用提供的對講界面進行呼叫、收聽，也可直接呼叫平臺管理員與平臺直接進行對講。
平臺管理員可以通過平臺，創建集群對講，設置群組的優先級，設置群組成員的優先級，也可直接與手機進行對講。
單呼：指用戶一對一的即時對講。用戶可以通過對講按鍵直接發起呼叫。
臨時組呼：指通過手機終端內的通訊錄臨時組建群組，通過按對講按鍵對臨時群組發起呼叫，需要注意的是組內成員必須持有對講手機終端、開通對講業務以及在網絡環境正常的情況之下使用。
組呼：指通過群組標識呼叫并加入到群組中。呼入到群組的成員就可以通過按PTT鍵說話了。
多會話支持：客戶端可以同時接入到多個群組中，這些群組有人講話都可以收聽，但用戶的發言權只有一個，因此只能選擇其中一個群組發言，需求在另外一個群組發言時，需要切換發言權到該群組中。
成員優先級：通話過程中，本組優先級較高的成員可以直接搶奪低優先級成員的講話權。
提供了豐富的多媒體消息，支持文字、語音、圖片。

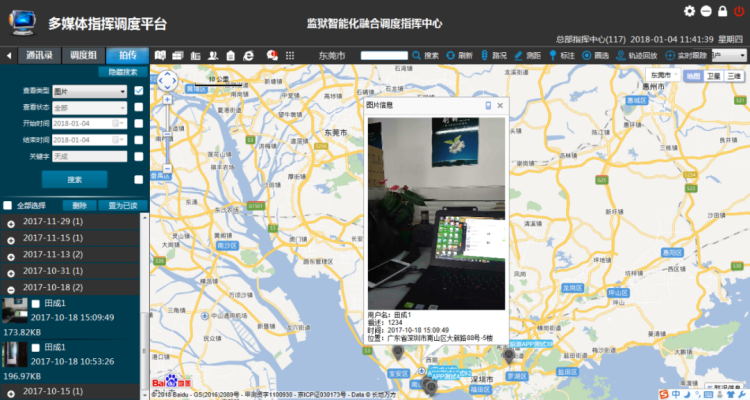

3.1.2.3 現場圖文上傳
為了方便用戶在工作過程中對工作過程形成圖片或視頻證據，為取證提供方便，可通過現場上報功能上傳圖片或錄制的視頻。
管理員可以在平臺查看這些圖片和視頻的相關信息，包含上傳者，上傳時間，上傳時具體位置等。

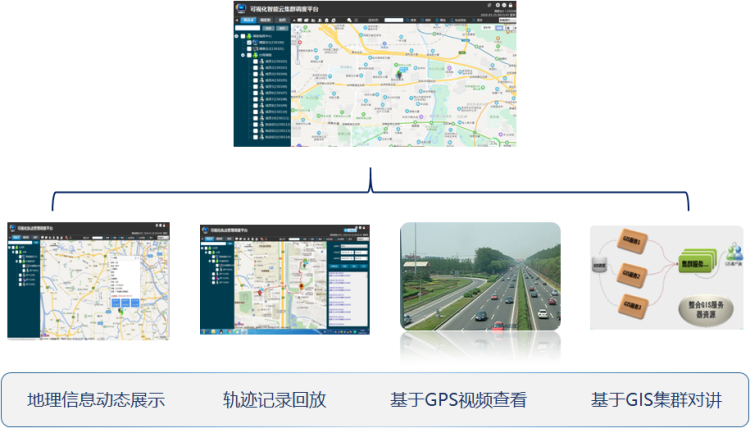

3.1.2.4 基于GIS扁平化指揮調度
成員位置，實時呈現
歷史軌跡，在線查詢
一鍵圈選，快速指揮
GPS/北斗/AGPS定位

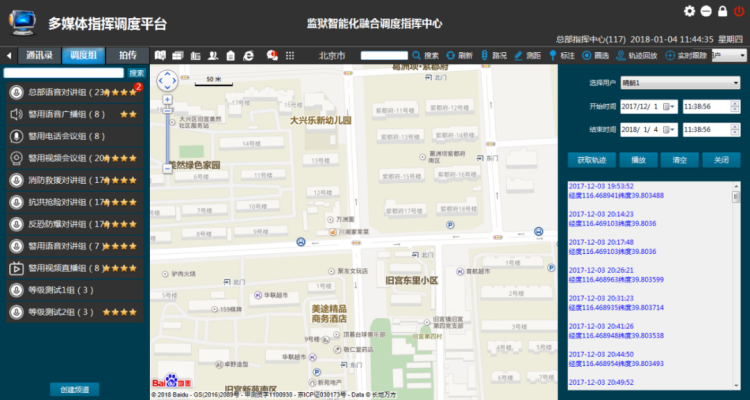

3.1.2.5 軌跡回訪
在某一個特定時期，由于某些事件，調度人員可能需要對某個用戶的這段時期的行動軌跡進行抽取，并分析，那么這樣的場景下，軌跡回放功能就能為您解決這個需要，在選定開始時間和結束時間后，該用戶的軌跡就會展示在地圖上，在數據區域，您還可以查看，該軌跡的構成點，每一個點都包含詳細的時間，和上報時是衛星定位還是基站定位，以及這個點的地址，同時，這個點在地圖上也可以查看。
主要是通過將實時上報的位置信息進行排序并重新整理為2個一組的數據，在地圖上標記并連線，以達到運動軌跡的描述。
功能主要依托于手機上報位置，后期經過算法重新整理展示。
3.1.2.6 電子圍欄
主要用于對手機側用戶日常工作區域的管控，由于調度人員不可能24小時關注屏幕上的每一個工作用戶，那么電子圍欄就成為工作時違反工作區域規則的一個預警平臺，從規則性出發，電子圍欄支持禁入，禁出規則：
時段：針對每一個電子圍欄可以設置獨立的監控時間段，這樣有效的管理輪班制下規則的配套，如果不設置開始時間和結束時間，系統會認為是24小時不間斷監控。
距離：統計軌跡總路程，方便對成員巡更進行考評。
禁入：當用戶進入電子圍欄區域時預警。
禁出：當用戶超出電子圍欄區域時預警。
功能主要依托于手機上報位置，圍欄圖形中包含點的算法等來對圖形覆蓋面積內是否包含該點來進行分析，并最終根據圍欄規則確認是否為預警點。

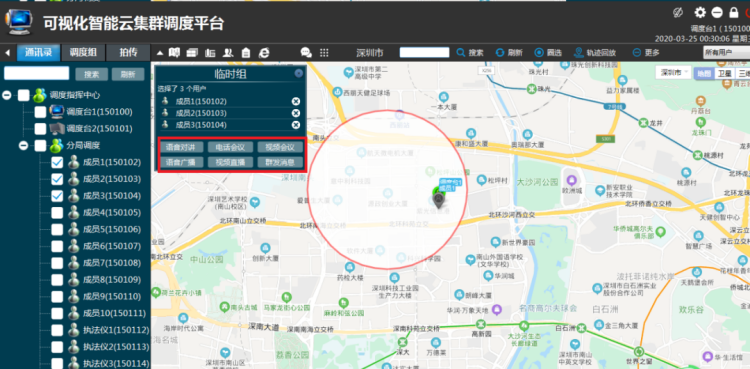

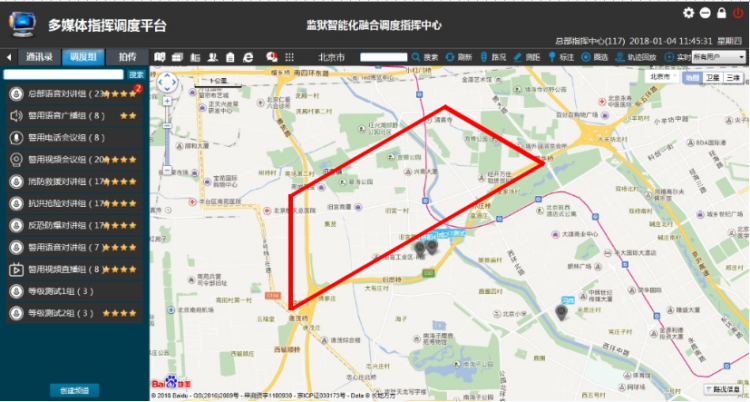

3.1.2.7 圈選呼叫
為了方便調度，用戶可以通過在地圖中畫圈的方式，然后把圈選中的區域的在線用戶進行呼叫。
3.1.2.8 實時視頻
調度人員可以遠程打開手機側攝像頭，并開始錄制視頻，將視頻實時回傳給平臺，通過該功能，可以滿足平臺對事件現場的事實監控，并根據監控過程通過對講對現場進行執行策略，該視頻會成為歷史保留，滿足證據留存的需要。
手機端發起視頻回傳：手機端發起視頻回傳后頻道內成員都可以查看該視頻，并且在調度平臺可以對這個視頻進行實時查看。
平臺要求手機端發起視頻回傳：平臺調度人員可以讓某個用戶的手機開始錄制視頻，并在調度平臺可以對該視頻進行查看。

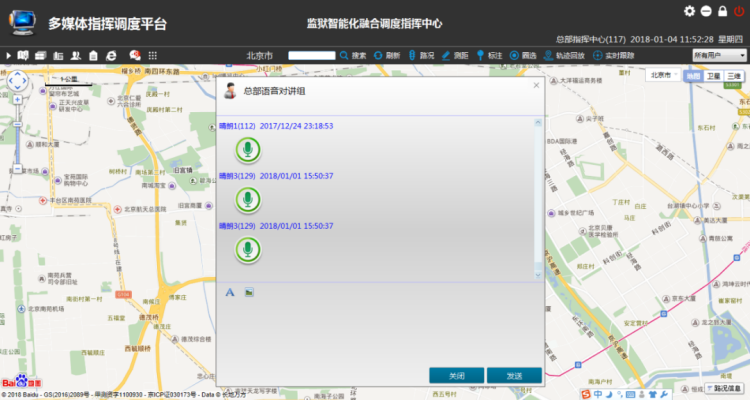

3.1.2.9 多媒體IM
調度人員可以和現場工作人員基于群組或點對點進行多媒體消息交互，包括語音錄音、視頻錄像、文字、圖片和位置。通過更多的交互形式快速進行遠程協商，同時可以作為后期查證的依據。
3.2智慧軟交換調度系統
3.2.1. 功能簡介
系統提供了豐富、全面的多媒體調度功能，包括基本呼叫、基本語音調度和增強調度功能。
用戶可以進行語音通話和使用呼叫保持、呼叫等待等基本呼叫功能；通過調度臺，可以使用單呼、會議、廣播、熱線等基本語音調度功能，還可以進行強插、強拆、監聽、禁話、轉接、橋接、代答等調度操作；隨著系統在各行業中的推廣和不斷吸收新的應用模式。
3.2.1.1 基本語音呼叫
語音通話
語音通話是點對點功能，調度臺和調度終端可通過通信錄或撥號盤呼叫其他調度用戶。
接收到語音通話的請求后，系統將為主被叫雙方建立SIP會話，并雙向轉發雙方的音頻媒體流至對端。如果開啟了“錄制”服務，則此次通話中的所有音頻媒體流將同時被VCR拷貝并存儲下來。
呼叫等待
當呼叫一個調度用戶時，如果被叫方處于通話狀態，系統會提示被叫方有新的呼叫進入，被叫用戶可選擇繼續原通話，或接通新的通話。如果用戶選擇繼續原通話，則主叫方的線路將一直保持連接和等待接通狀態，直到被叫接聽或連接超時。
三方通話
兩個調度用戶通話時，調度臺可以發出邀請，將第三方加入通話中形成三方通話。
呼叫轉移
系統支持為調度用戶盲轉和協商轉。。

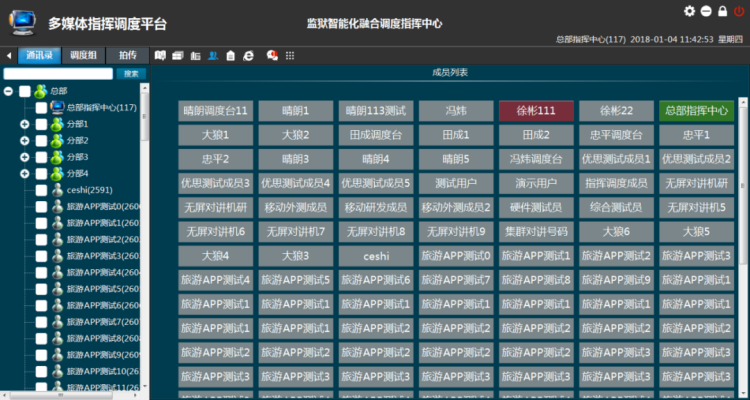

3.2.1.2 基本語音調度功能
單呼
調度臺可以通過選擇某個成員圖標，進行點擊呼叫，也可以通過撥號盤，進行外部號碼呼叫。所有調度終端之間也可以通過通信錄或直接撥號的方式進行呼叫。
強插
調度臺選中正在通話用戶后，點擊強插按鈕，可以插入到選中用戶的通話中，形成三方通話。
強拆
調度臺選中正在通話用戶，點擊強拆按鈕，可以直接與選中用戶開始通話，原來與被選中用戶的通話方被拆出通話。
代接
調度臺選中正在振鈴的用戶，點擊代接按鈕，可以代替被選中用戶應答來電。
監聽
調度臺選中正在通話的用戶，點擊監聽按鈕，可以聽到被選中用戶通話內容，被監聽用戶不能聽到監聽者聲音。
禁話
調度臺選擇需要禁話的用戶，點擊禁話按鈕，可以對選中的用戶進行禁話，被禁話的用戶不能夠撥出其他分機，也不能被其他分機呼叫。
盲轉
當調度臺與其中一個用戶正在通話時，需要將通話轉接到另外一個用戶處，選擇需要轉接的用戶，點擊手動轉撥按鈕，可為這兩個用戶建立通話。
協商轉
當調度臺正在分別與2個用戶正在通話中時，需要將通話中的2個用戶轉接，點擊轉接按鈕，與調度臺通話中的2個用戶之間建立通話。
集群對講
手臺可以通過按下PTT鍵發起對同組成員的對講操作，如果需要切換分組，可以通過旋鈕進行調整。在對講時采用半雙工通訊方式，一方發言其他終端收聽。
系統支持基于3G/4G/5G公網和WiFi、TD-LTE專網、等專網的集群對講，終端只需按下PTT鍵即可實現一鍵式對講，并支持多組、多級別對講和緊急呼叫。
系統的集群對講功能的實現采用IP組播和多路單呼兩種模式。
固定組對講
可配置對講組及對講組號碼，組內成員只能是內線號碼而不能是外線號碼。組內所有成員都可以申請?jiān)挋?quán)講話，也可以釋放話權后處于聽講狀態接聽組內其他成員講話。
話權申請
終端用戶可以按PTT鍵向?qū)χv組申請?jiān)挋?quán)，申請?jiān)挋?quán)成功后，該用戶可以講話，組內其他用戶可以聽到該用戶的講話內容。
話權釋放
處于話權狀態的終端用戶，可以松開PTT鍵釋放話權，釋放話權成功后，該用戶處于對講監聽狀態，可以聽組內其他成員講話。
對講監控
對講監控功能用于調度臺用戶實時監控對講組的動態信息?！皩?duì)講監控”列表中顯示系統中所有已配置的對講組的當前信息。
動態重組
調度員可以動態調整一個對講組的成員，調整完畢后，新加入對講組的成員可以接到對講組的呼叫，被從對講組刪除的成員無法接到對講組的呼叫。
廣播
調度臺可以對基本組廣播，廣播時調度臺發言其他成員收聽，成員可以掛機主動退出組播，調度臺掛機后組播結束，其他成員自動掛斷。
在聲源選擇上有兩種方式，一種是通過麥克風直接人工發言；一種是選擇已儲存的聲音文件，通過廣播方式進行播放。
會議
調度臺可以對基本組和擴展組發起會議呼叫，組內成員接聽后開始會議，會議中所有成員都可以發言，調度臺掛機后會議自動結束。
熱線
每個調度臺用戶可以設置多個熱線按鈕，點擊工具按鈕“調度臺設置”可以定義按鈕名稱和號碼，通過熱線按鈕可以直接撥打設定好的熱線電話。
夜服
當調度員臨時離開調度臺坐席時，可以開啟夜服功能，將來電全部呼叫轉移到其他有線或無線分機，這種情況下，借助無線網絡覆蓋，可以更方便地進行指揮調度工作。
線路切換
調度臺具備多條語音通道，在日常調度工作中，為了保證調度臺的通信暢通，調度員可以通過在這些線路來回切換來同時接聽多路通話。當一路在通話時，其他通話被暫時保持住，此時對端用戶收聽預先錄制的通話保持音。
當設定了聯動話機后，就可以無限擴展調度臺的語音通道，有多少聯動話機就具備多少通道可以使用。
振鈴組、輪詢組業務
通過調度機可以設定作業人員為振鈴組或輪詢組，當針對某作業小組進行調度時，只需撥組號即可實現全組同時振鈴或依次振鈴，只要有一個人接聽即停止振鈴。
對講監聽
當調度員在對講中，按下對講監聽鍵，調度員放棄話權，成為聽講方。
對講搶話
當調度員在對講中，按下對講搶話鍵，調度員會去排隊搶話權，成功的話，調度員將成為話權方。
3.3視頻會議系統
系統建成后，可在指揮中心、臨時指揮所、任務現場之間實現多方高清音視頻會議。
單臺視頻會議服務器支持64方1080P高清音視頻會議，不僅可以在會議室集中開會，也可在野外環境下、機動條件下召開跨區域的多方音視頻會議，各通信終端可按需求隨意部署、隨遇接入。
系統還支持接入第三方廠家的視頻會議系統，支持H.264、MPEG、MPEG-4等視頻編碼，系統可通SIP協議以及背靠背等兩種對接方式與視頻會議系統對接，實現應急指揮平臺與其他視頻會議系統的互聯互通。

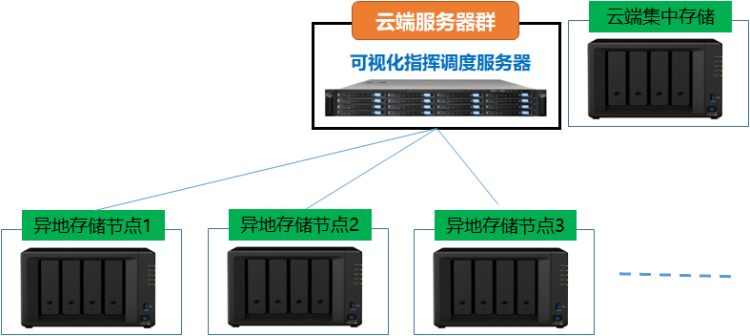

3.4智慧存儲系統
系統支持2種錄音錄像方式：通過調度機內部錄制和調度臺本地錄制。系統支持單呼、會議、廣播和對講錄音。同時系統還支持音視頻文件上傳，包括云端集中存儲和異地存儲兩種方式。
錄制后，錄音文件保存到調度機服務器上，通過調度機WEB管理頁面可調閱、下載。調度臺本地錄制后，錄制文件保存到調度臺本地。

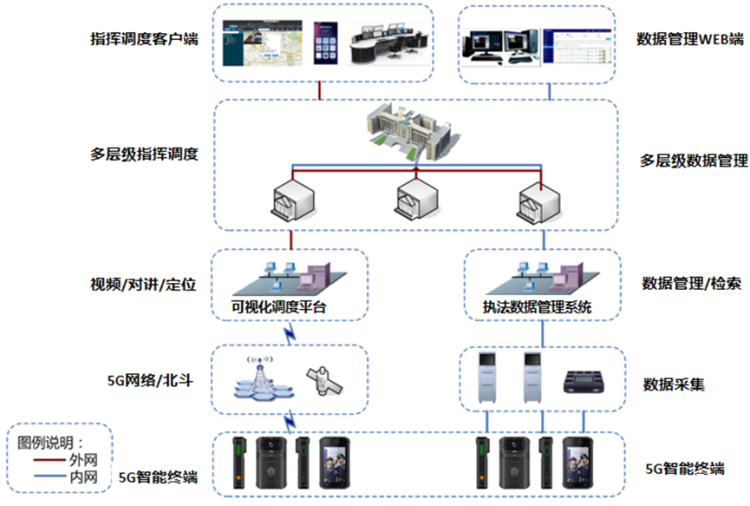

3.5執法調度系統

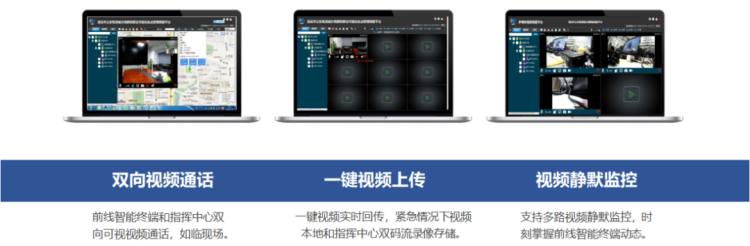

建設4G/5G可視化執法調度系統，實現執法人員在執勤時的全球定位、4G/5G無線圖傳功能，并對視頻和音頻進行現場錄制，將錄制資料通過上傳到系統資料庫，可實現存儲、編目、檢索、管理、考核、研判等功能。4G/5G智能執法記錄儀相比傳統的記錄儀，能夠?qū)崟r(shí)傳輸拍攝畫面，有助于遠程調度指揮和實時查看現場情況，讓執法更方便、指揮調度更有力，將進一步推動隊伍正規化、執法規范化，有效提升執法人員的執法公信力。
另一方面，在安全生產領域中，對生產過程進行記錄和歸檔，有利于對各種安全風險和安全管理活動進行監控、評估、控制和指導的過程。其目的是確保系統、設施、設備及操作的安全性，以保護人員、財產和環境。安全監管的有效性直接影響到安全管理水平的提升，以及對突發事件的應對能力。
4G/5G可視化指揮調度系統采用B/S（瀏覽器/服務器）系統架構，主要由4G/5G智能執法儀、云集群調度系統軟件、數據存儲服務器數據采集工作站等組成，采用分布式和集中兩種存儲方式。
3.6融合通信對接說明
通訊調度系統部署在指揮中心，用于實現一鍵式內外通訊集中調度，建立并管理暢通、有序的日常與應急通訊信道，確保緊急通訊需求得到優先滿足。
通訊調度系統基于融合通訊設備提供跨通訊技術和網絡的融合通訊，建立包含固定電話、手機、無線對講、有線對講、公共廣播等通訊手段的聯合通訊信道。
3.6.1 電話語音系統接入
融合通信系統可提供E1、環路中繼和SIP中繼等方式與運營商PSTN系統或用戶本地的PBX系統對接。系統支持以E1/SIP中繼作為主要中繼手段，環路中繼作為備用線路，以保障在極端情況下通信線路的暢通。

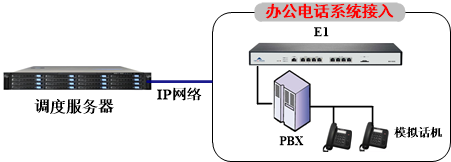

數字中繼接入
若第三方語音系統與融合通信系統不在同一機房，可采用遠端數字中繼網關接入，再通過IP網絡/內部專網接入融合通信系統。
系統可通過同軸線纜（E1）方式接入第三方語音系統主機，實現與第三方語音系統內通信終端之間的互聯互通。

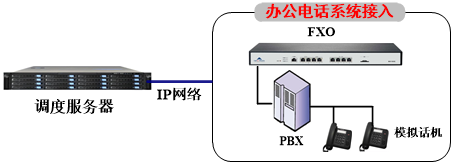

環路中繼接入
若第三方語音系統與融合通信系統不在同一機房，可采用遠端環路中繼網關接入，再通過IP網絡/內部專網接入融合通信系統。
系統可通過雙絞線（FXO）方式直接接入第三方語音系統主機，實現與第三方語音系統內通信終端之間的互聯互通。

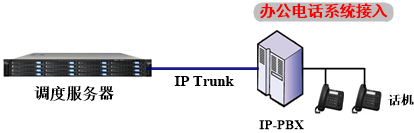

SIP中繼接入
第三方語音系統主機支持標準SIP協議，可通過SIP中繼方式與融合通信系統對接，實現與第三方語音系統內通信終端之間的互聯互通。

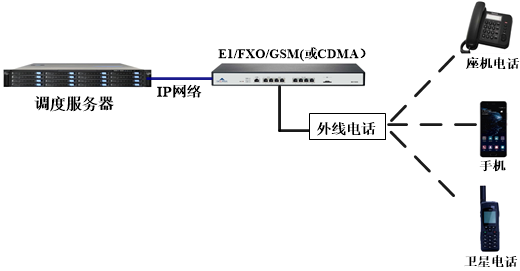

3.6.2 外線接入
語音模塊是智能指揮調度平臺核心模塊，是迅速下達命令、協同指揮的有效手段。實現指揮調度平臺與公共交換電話網（PSTN）、公眾移動通信（GSM/CDMA/4G）、衛星電話，等多種外線電話互通，實現語音互通的多種備份。

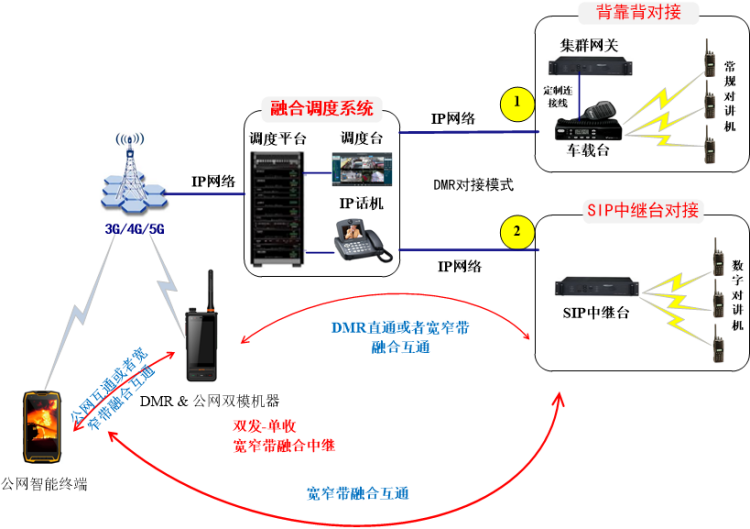

3.6.3 窄帶對講接入
“2+4”寬窄帶融合對講調度系統將窄帶的此岸和寬帶的彼岸渾然一體地連在一起，系統包括融合調度平臺、DMR/PDT數字對講系統、LTE專網對講系統、3G/4G/5G公網對講系統、各種無線對講終端等全套設備，實現行業用戶現有常規對講、模擬/數字對講、3G/4G/5G公網對講、LTE專網對講的融合接入，實現跨系統的混合對講、互聯互通和集中指揮調度。
3.6.4 廣播系統接入
在實際的應用場景中，廣播系統分模擬廣播系統和IP廣播系統，融合通信系統可根據具體情況提供對應的接入方式。

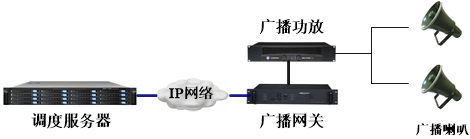

模擬廣播接入
若融合通信系統與廣播設備距離太遠，可以采用遠端廣播接入網關接入，再通過IP網絡/內部專網接入融合通信系統，通過融合通信系統即可實現對廣播終端的進行廣播通知。

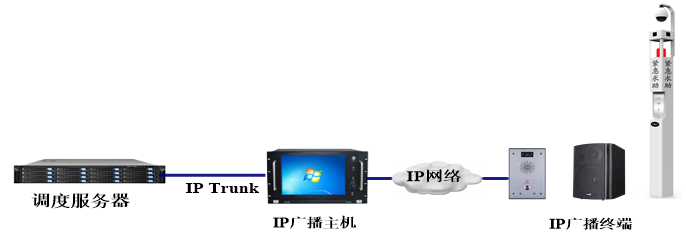

IP廣播接入
IP廣播系統支持標準SIP協議時，融合通信系統與IP廣播系統可通過SIP中繼方式對接，IP廣播系統接入后，通過融合通信系統即可實現對IP廣播系統內終端進行點對點、分組區域廣播通知。
3.6.5 視頻監控接入
視頻監控接入分視頻向下拉流和向上推流兩個方向。

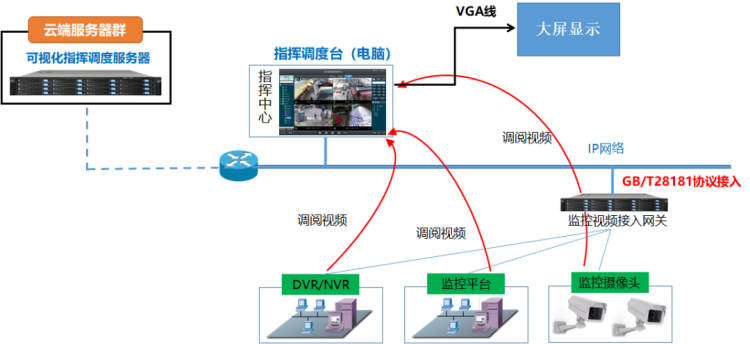

視頻監控接入向下拉流：
融合通信系統可以接入視頻監控信息，支持H.265、H.264、MPEG、MPEG-4等視頻格式。支持視頻監控接入(GB28181)、管理。對于前端視頻監控系統建設年代和標準可能不一致的，可以采用多種接入方式進行視頻接入。
包括DVR/NVR接入、監控平臺接入、監控?cái)z像頭接入，其中如果監控?cái)z像頭是模擬攝像頭，則需要增加支持GB/T28181協議的網絡編碼器。
可以實現調度臺或者APP查看監控?cái)z像頭的視頻，包括云臺控制，視頻存儲，以及監控媒體流加入到融合通信系統的會議中。

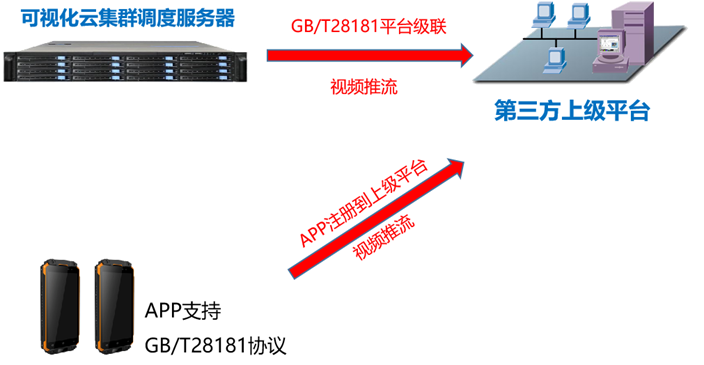

視頻監控接入向上推流：
融合通信系統與上級平臺通過GB/T28181協議進行平臺級聯，實現上級平臺調度融合通信系統下各終端的視頻流。
融合通信系統APP也支持GB/T28181協議，可以作為單個GB/T28181協議APP直接注冊到上級平臺中，實現上級平臺調取APP的視頻流。

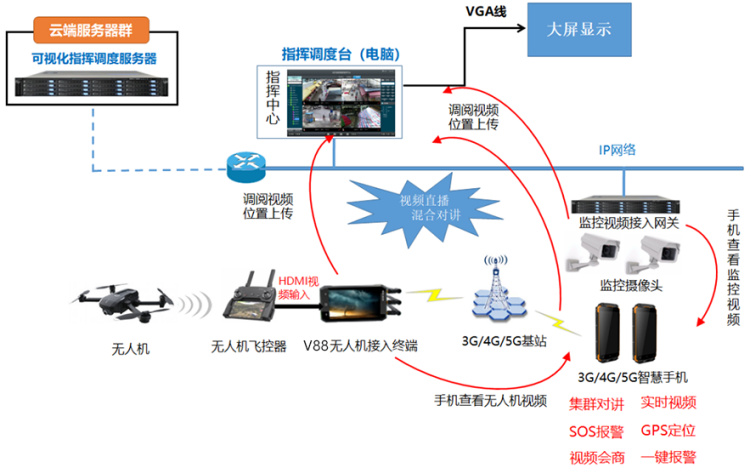

3.6.6 無人機視頻接入
融合通信系統接入無人機視頻可以通過兩種方式實現：
第一，通過支持HDMI安卓系統的智能終端接入無人機視頻，實現無人機飛控器定位，以及指揮調度臺與無人機飛控器操作員的雙向語音通信。
無人機的控制器需要有HDMI 高清輸出的功能，另外還需要有HDMI視頻協議的轉換設備，比如V88無人機接入終端，然后把無人機控制器的HDMI信號接入V88無人機接入終端的HDMI輸入，可通過有線網絡、WIFI網絡、5G/4G 網絡，4G卡托實現多網絡聚合，實現無人機飛行器定位，以及指揮調度員與無人機飛控器操作員的雙向語音通信。
無人機通過V88無人機接入終端可以接入華脈智聯的融合通信調度系統平臺，將監控視頻回傳到調度臺（指揮中心），實現指揮調度臺查看無人機監控視頻、視頻直播,語音監聽等功能,同時還可以實現與指揮調度臺、對講終端混合對講的功能。無人機裝上廣播喇叭，實現指揮中心對現場廣播喊話功能。
第二，通過對接無人機廠家提供的無人機平臺，有可能使用標準的GB/T28181協議從無人機平臺拉視頻流和其他數據，也有可能集成無人機廠家提供的API接口。具體項目需要具體確認使用的接入思路。
3.6.7 視頻會議接入

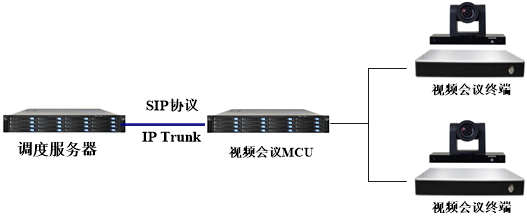

通過標準SIP協議與MCU對接
系統通過標準SIP協議與視頻會議系統MCU對接后，MCU發起視頻會議，指揮調度系統發起會議，MCU通過撥打指揮調度系統的調度中心號碼或指揮調度系統撥打視頻會議系統會場號，實現雙方會場打通。
標準SIP協議對接示意圖
通過背靠背的方式與視頻會議終端對接
若視頻會議系統不支持標準協議時，系統可才采用視頻會議互聯網關，與視頻視頻會議系統下的視頻會議終端對接。
MCU發起視頻會議，將終端A加入會場；指揮調度系統發起會議，將視頻會議互聯網關加入會場，實現雙方會場互通。此時在MCU的會場中，看到的終端A的音視頻畫面是來自視頻會議互聯網關（視頻會議互聯網關的音視頻流由指揮調度系統控制）；在指揮調度系統的會場中，看到的視頻會議互聯網關的音視頻畫面是來自終端A（終端A的音視頻流由MCU推給終端A）。

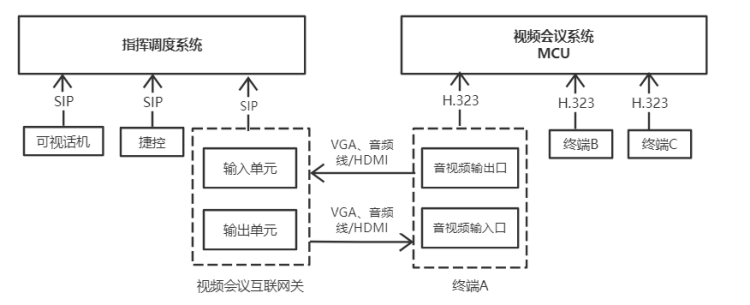

背靠背方式對接示意圖

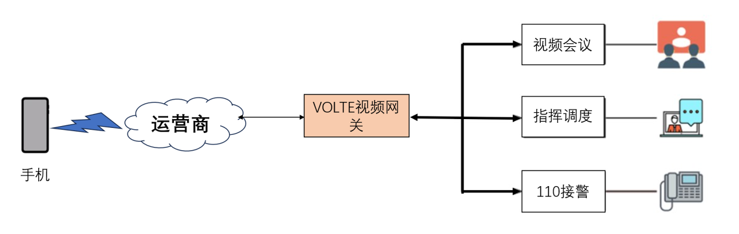

3.6.8 VOLTE視頻服務接入
VOLTE視頻網關采用 VoLTE 技術與系統平臺接口相結合，打通融合通信平臺與視頻業務之間的業務通道，用戶無需下載更新 APP，無需掃描二維碼，可直接使用開通 VoLTE視頻服務的手機，從手機原生入口撥打電話號碼，與遠端坐席或者調度臺進行視頻面對面溝通完成視頻通話。滿足視頻面簽、客服咨詢、理財雙錄、遠程開戶、保險遠程定損、視頻報警等多種業務場景需求。
指揮調度項目中，應用本產品提供VOLTE視頻能力，為該市網格員、社區管理人員以及村領導提供視頻接入服務。指揮中心可以隨時通過視頻方式呼叫任意一個工作人員的手機，參與視頻會議、視頻協商、獲取現場實時視頻。
接警項目中，應用本產品提供VOLTE視頻能力，當接警人員需要現場視頻服務時候可以按鍵提示對方提供視頻接入，從而第一時間獲取現場情況。

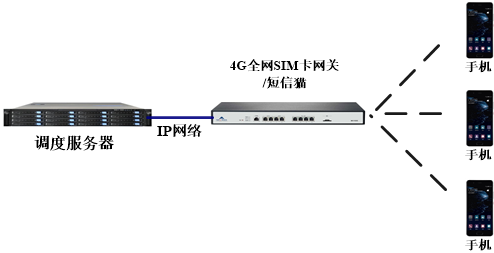

3.6.9 短信接入
系統具備短信功能,可實現包括：發送短信、分批發送、保存草稿、短信回執、短信群發狀態與重發、新消息提示、短信模塊編輯等。
3.7服務器選型及寬帶計算
服務器選型根據:
注冊用戶量
語音和視頻并發量
網絡帶寬申請計算，語音通話1路占用帶寬100K，視頻通話1路占用帶寬1M
推薦（參考）：
小型用戶：100-500，志強E5 4核，16G內存，4T硬盤
中型用戶：500-2000，志強E5 8核，32G內存，8T硬盤
大型用戶：5000-10000，志強E5 16核，64G內存，16T硬盤
例：客戶有200用戶注冊，語音并發100路，視頻通話并發20路，該怎么計算？
服務器配置志強E5 4核，16G內存，帶寬申請25-30M，硬盤結合客戶要求配選入。
3.8部署設計
3.8.1 指揮中心機房部署設計
在核心機房部署多媒體指揮調度服務器、視頻會議服務器、監控視頻接入網關、存儲服務器、語音網關、中繼網關等，作為匯接局，安裝于中心機房?jī)?nèi)。
3.8.2 指揮中心部署設計
在指揮中心部署多媒體指揮調度臺、桌面式可視化話機。
3.9二次開發支持
系統的全部功能均可對第三方開放，對于實時多媒體通信能力，系統提供SDK供第三方進行二次開發，對于配置管理和數據查詢等WEB服務，系統提供HTTP接口供第三方進行二次開發。
通過系統的API接口，用戶可以根據自己的業務需求進行二次開發，能夠與數據庫等系統互聯，讓語音調度系統嵌入到客戶的業務流程中，實現數據自動處理，業務和通信協同工作。
