石灰石是工業上用途廣、用量大的工業巖石，廣泛用于冶金、化工、建筑、建材、環保、農業、食品等，利用石灰石加工成機制砂石骨料已經在行業內推廣應用。本文以1000t/h的骨料線為例，介紹設備選型、工藝流程、生產線布置、粉塵處理等詳情，以供參考。

01設備選型

常用的適合石灰石的破碎機選型主要有三種：

一是顎式破碎機+反擊式破碎機；二是顎式破碎機+圓錐式破碎機+整形機；三是錘式破碎機+反擊式破碎機。這里我們以某水泥廠現有石灰石礦山為背景，設計生產線處理能力1000t/h，除土10％，生產成品骨料產品為20-31.5mm、18%；10-20mm、25%；5-10mm、17%；0-5mm、25%?？紤]巖石特性和產品比例要求，選擇兩級破碎方案，即顎式破碎機+反擊式破碎機的組合形式，該組合主要特點是產品粒度好，石粉含少，總投資低，能耗低，維護和運營成本適中，噪音及粉塵對環境的影響適中。主機設備一次破碎機為一臺處理能力680～880t/h(排礦口為200mm)的顎式破碎機，裝機功率250kW。二次破碎機為4臺處理能力300～350t/h(在排礦口40mm時)的反擊式破碎機，單臺裝機功率250kW。篩分采用二次篩分，一次篩分采用4臺3YKR3075圓振動篩，二次篩分采用2臺2YKR3075圓振動篩。骨料儲存采用4個16m的鋼板庫儲存，庫下設散裝機發運。塊狀物料輸送選用膠帶輸送機和斗式提升機輸送，粉狀物料采用鏈?zhǔn)捷斔蜋C(jī)輸送。

02工藝流程

工藝流程包括以下幾個單元：(1)骨料一次破碎和輸送；(2)骨料除土篩分及輸送；(3)骨料二次破碎及輸送；(4)骨料一次篩分及輸送；(5)骨料二次篩分及輸送；(6)骨料成品儲存及發運；(7)粉料輸送及散裝；(8)壓縮空氣站及管網：(9)稱量系統；(10)給水及處理單元；(11)電氣自動化系統；(12)備件及維修中心，

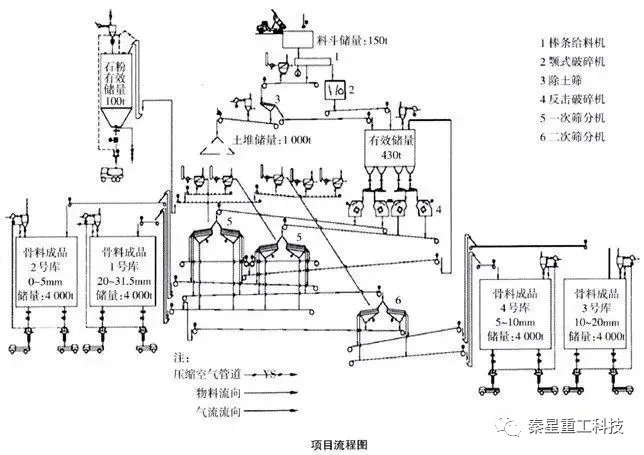

項目流程見下圖：

03生產線布置

1）利用現場地坪高差

生產線布置利用現場地坪高差，一次破碎卸料平臺地坪標高243.60m，骨料一次破碎和除土篩分地坪標高228.60m，骨料二次破碎、一次篩分、二次篩分及輸送、骨料成品及輸送等其余所有單元地坪標高217.00m。

2）皮帶機布置

考慮到各個單元的檢修通道，各單元之間輸送皮帶盡量按最大角度考慮，既節約投資和運行成本，又節省場地。整個工程占地僅2.1*104㎡。

3）破碎篩分設備布置

破碎機和篩分機均布置在一層混凝土框架上，設單獨基礎，這樣可以減少振動，方便設備檢修和保養，也可減少投資?？紤]到場地有限，一次篩分和二次篩分單元的成品料通過提升機輸送至成品倉。在一次破碎和二次破碎之間未設緩沖料堆，而僅設一個430t緩沖料倉。其弊端是在一次破碎出現故障或礦山原石供應出現問題時，二次破碎后的設備不能連續生產；其優點是節約數百萬投資和場地。

4）成品骨料儲存方式

成品骨料儲存方式主要有四種，分別為混凝土庫儲存、鋼板庫儲存、堆棚儲存、露天儲存。露天儲存由于粉塵污染嚴重，已經很少采用；和混凝土庫儲存相比，鋼板庫儲存具有投資少、建設工期短的優勢，但同時也有庫壁磨損時間短、壽命期短的缺點；和堆棚儲存相比，鋼板庫儲存具有收塵效果好、占地面積小、可實現自動化散裝發運等優點?？紤]項目工期、投資成本、環境保護、自動化程度等因素，本項目成品骨料采用4個16m的鋼板庫儲存，庫下設散裝機發運。

04粉塵處理

砂石骨料的環境污染主要來自粉塵污染、水污染和噪聲污染。該生產線采用干法工藝，因此基本沒有水污染，噪聲污染問題主要通過設備減振、振動設備進出口設置軟連接和封閉廠房等措施解決。粉塵污染是主要需要解決的問題。

1）本項目在一次破碎、二次破碎、一次篩分和二次篩分等產生粉塵的生產單元采用封閉設計，各揚塵點均設有收塵風管。

2）膠帶機輸送廊道采用全封閉設計，以保證設備在大風大雨天運行不受影響，而且不會造成揚塵外溢和水污染。

3）在各生產單元的細節設計中嚴格控制設備漏風，在滿足卸料角度的情況下盡量縮短非標溜管的卸料高度。

4）在二次破碎和一二次篩分單元的收塵器下設鏈?zhǔn)捷斔蜋C(jī)專門輸送粉料，使收塵器排灰不進入生產系統造成二次揚塵，同時減少骨料成品中的石粉含量。

5）粉料通過輸送機和提升機進入粉料倉儲存，粉料倉下設粉料散裝發運系統，進行發運出廠。粉料倉設1個儲量100t的石粉倉，倉底設發運系統，通過庫頂收塵器收塵。骨料成品倉設4個儲量4000t的鋼板庫，庫底設散裝發運系統，散裝機通過庫頂收塵器收塵。

該生產線投產之后基本滿足設計方案要求，20-31.5mm、205t/h；10-20mm、325t/h；5-10mm、186t/h；0-5mm、280t/h。

不同礦山的石灰石因成巖條件不同，物料性質多變，應根據具體巖石性質，結合當?shù)毓橇鲜袌鲂枨?，設計開發出符合相應企業的配套骨料生產流程，滿足水泥及骨料生產線生產。
